Grade |
Code |
UNS |
Titanyum |
|
Titanyum Grade 21 |
TiGr21 |
R58210 |
TiGr21, yüksek mukavemet ile düşük yoğunluğu bir arada sunan metastabil beta titanyum alaşımıdır. Çözeltiye alınmış durumda iyi şekillendirilebilirlik gösterirken, yaşlandırma işlemi sonrasında mekanik dayanımı önemli ölçüde artırılabilir. Yüksek sıcaklıklarda mukavemetini ve yapısal kararlılığını koruyabilmesinin yanı sıra, iyi sürünme ve oksidasyon direnciyle öne çıkar. Beta yapısı sayesinde soğuk şekillendirme kabiliyeti birçok yüksek mukavemetli titanyum alaşımına göre avantajlıdır. Yüksek özgül mukavemeti ve termal kararlılığı, ağırlık tasarrufunun yanı sıra yüksek mekanik performans gerektiren çalışma koşullarında önemli avantaj sağlar.
|
Ti % |
Mo % |
Nb % |
Al % |
Si % |
Fe % |
O % |
C % |
N % |
H % |
* % |
** % |
|
Kalan |
14,00– 16,00 |
2,40– 3,20 |
2,50– 3,50 |
0,15– 0,25 |
≤0,40 |
0,11– 0,17 |
≤0,05 |
≤0,05 |
≤0,015 |
≤0,015 |
≤0,40 |
*Diğer, her biri
** Diğer, toplam
|
Ürün Formu |
Rp0.2 [MPa]* |
Rm [MPa]* |
Uzama [%] |
Density [g/cm³] |
|

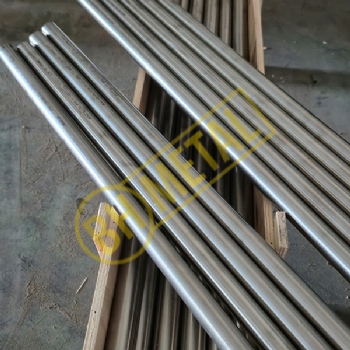

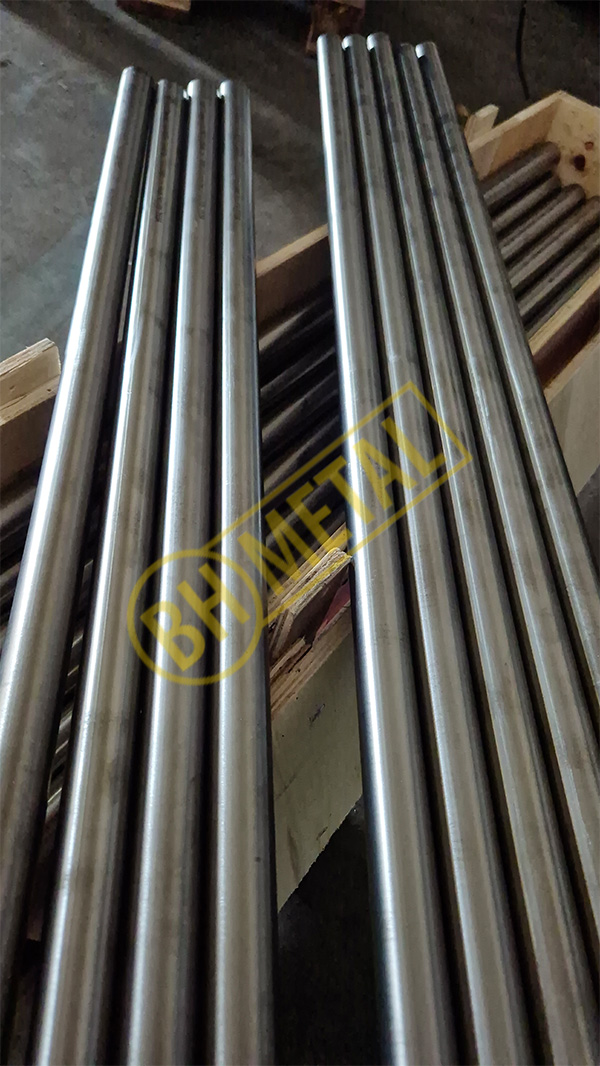

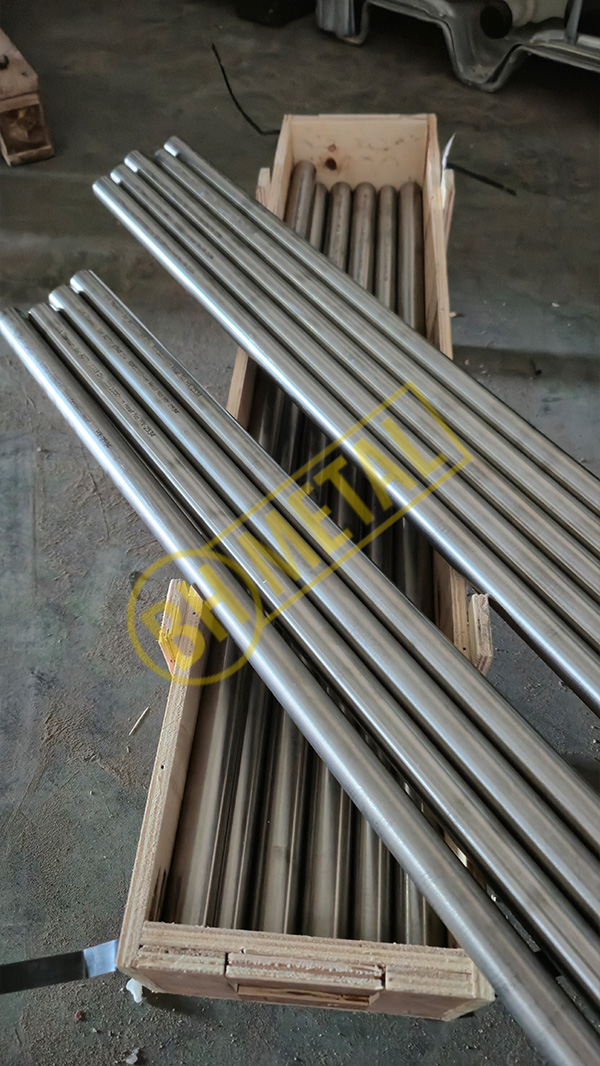

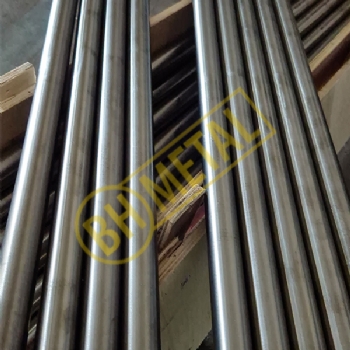

Bar / Çubuk |
≥759 |
≥793 |
≥15 |
4,93 |
|
Plate / Plaka |
||||
|
Sheet / Sac |
* Solution Treated
|
Ürün Formu |
Rp0,2 [MPa]* |
Rm [MPa]* |
Uzama [%]* |
Yoğunluk [g/cm³] |
|
Round Bar / Çubuk |
1104–1276 |
≥1172 |
≥8 |
4,93 |
|
Plate / Plaka |
Sipariş şartına bağlı |
Sipariş şartına bağlı |
Sipariş şartına bağlı |
|
|
Sheet / Sac** |
≥1103 |
≥1172 |
≥4 |
*Solution Treated + Aged (STA)
** 843°C solution treatment + air cooling + 538°C / 8 saat aging kondisyonundaki minimum değerlerdir.
|
Sektör / Uygulama Alanı |
En Yaygın Ürün ve Parçalar |
|
Havacılık - Motor ve Egzoz Sistemleri |
Motor egzoz tapaları (Engine Exhaust Plugs), Nozul grupları (Nozzle Assemblies), Yüksek sıcaklık motor yapısal parçaları |
|
Havacılık - Uçak Yapısal Sistemleri |
Sıcak bölgelerde çalışan gövde yapıları (Warm Airframe Structures), Honeycomb paneller, Yüksek mukavemetli bağlantı elemanları (Fasteners) |
|
Havacılık - Boru ve Akışkan Sistemleri |
Kaynaklı borular, Dikişsiz borular, Uçak hidrolik sistemlerine yönelik boru ve yapısal akışkan parçaları |
|
İleri Kompozit / Uzay Teknolojileri |
Titanyum matrisli kompozitler (MMC), Fiber takviyeli metal-matris laminatlar, İnce titanyum foil esaslı kompozit yapılar |
TiGr21, yaklaşık 228°C ile 593°C arasındaki uygulamalarda kullanılabilen ve beta titanyum alaşımlarına özgü iyi kaynaklanabilirlik özelliğine sahip bir kalitedir. Talaşlı işleme operasyonlarının, işleme sırasında oluşan yüksek derecede soğuk şekil değiştirmiş yüzey tabakasının yaşlandırma tepkisi nedeniyle, tercihen yaşlandırma işleminden sonra gerçekleştirilmesi önerilir. Çözeltiye alınmış malzemenin 260–427°C aralığında uzun süre tutulması gevrekleşme riski oluşturabileceğinden, bu sıcaklık aralığındaki maruziyetin kontrollü tutulması gerekir. Ayrıca yaklaşık 807°C beta transus sıcaklığının üzerindeki işlemlerde aşırı tane büyümesini önlemek amacıyla yüksek sıcaklıkta kalma süresi mümkün olduğunca kısa tutulmalıdır.
TiGr21, Titanyum Grade 21, Beta 21S, R58210, Ti15Mo3Nb3Al0.2Si
|
Ürün Formu |
ASTM |
AMS |
|
Round Bar / Çubuk |
ASTM B348/B348M – Grade 21 |
- |
|
Plate / Plaka |
ASTM B265 – Grade 21 |
- |
|
Sheet / Sac |
ASTM B265 – Grade 21 |
AMS 4897F |
TIMET – Titanium Metals Corporation (ABD), Ti Grade 21
Not: Bu veri sayfasında yer alan bilgiler sadece bilgi amaçlıdır, hiçbir sorumluluk kabul edilmez.
