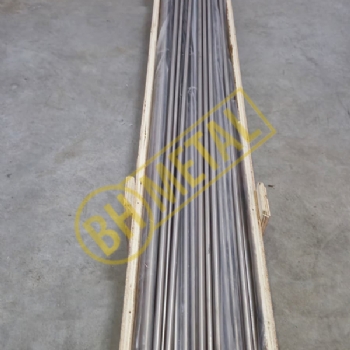

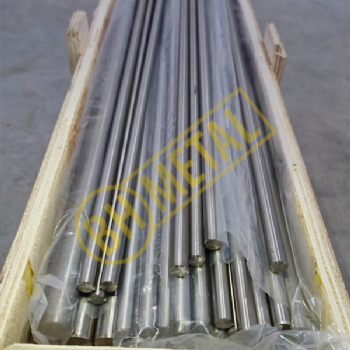

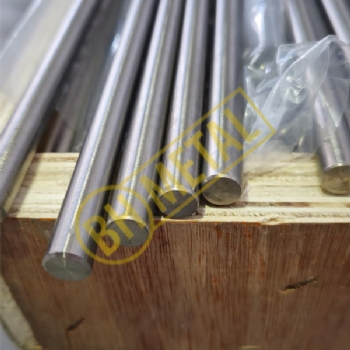

Ti6Al4V, Ti-6Al-4V ELI, Grade 23, TiGr5 ELI, R56407

Grade	Code	UNS	Titanyum
Ti6Al4V ELI / TiGr5 Eli	Grade 23	R56407	Titanyum

Titanyum Özellikleri

Grade 23, aynı zamanda Ti6Al4V ELI veya Ti64 ELI olarak da bilinir. ELI (Extra Low Interstitials), alaşım içerisindeki arayer elementlerinin çok düşük seviyelerde tutulduğunu ifade eder. Titanyum Grade 23, kimyasal yapısı bakımından Grade 5'e oldukça benzerdir; ancak özellikle oksijen, demir ve hidrojen gibi elementler için daha düşük ve daha sıkı limitlere sahiptir. Bu yüksek saflık seviyesi, Grade 23'e Grade 5'e kıyasla daha yüksek süneklik, daha iyi kırılma tokluğu ve gelişmiş hasar toleransı kazandırırken, mukavemet değerlerinde küçük bir düşüşe neden olabilir.

Kimyasal Analiz (TiGr5 Eli)

Ti %

N %

C %

H %

O %

Fe %

Al %

V %

Other Elements %

Balance

0,03 max.

0,08 max.

0,013 max.

0,13 max.

0,25 max.

6,50 max.

3,50 - 4,50

0,40 Total

0,1 Each

Mekanik Özellikler

Ürün Formu	Rp0.2 [MPa] Min.	Rm [MPa] Min.	Elongation [%] Min.	Hardness[HB]*	Density [g/cm³]*
Çubuk / Round Bar	≥ 759	≥ 828	≥ 10	≈ 300–326	4,43
Plaka / Plate	≥ 759	≥ 828	≥ 10	≈ 300–326	4,43
Saç / Sheet	≥ 759	≥ 828	≥ 10	≈ 300–326	4,43

Kullanım Alanları

Sektör	Yaygın Üretilen 3 Ürün
Medikal / Ortopedi	Kalça ve diz implant komponentleri, kemik sabitleme plakaları ve vidaları, cerrahi klipsler
Dental	Dental implantlar, implant abutmentları, dental/protetik bağlantı komponentleri
Kriyojenik Sistemler	Kriyojenik basınçlı kaplar, sıvı gaz tankı komponentleri, kriyojenik vana ve bağlantı parçaları
Denizcilik / Offshore	Denizaltı ve sualtı bağlantı elemanları, basınç muhafazaları, korozyona dayanıklı yapısal komponentler

Açıklama

Ti6Al4V ELI, alfa ve beta fazlarının birlikte bulunduğu α+β tipi bir titanyum alaşımıdır. Alaşımın beta dönüşüm sıcaklığı yaklaşık 980°C civarındadır ve bu nedenle mikroyapısı uygulanan sıcak şekillendirme ve ısıl işlem koşullarından önemli ölçüde etkilenir. Oda sıcaklığındaki elastisite modülü yaklaşık 107–122 GPa, termal iletkenliği ise yalnızca yaklaşık 6.6 W/m·K seviyesindedir. Düşük termal iletkenliği işleme sırasında oluşan ısının kesme bölgesinde yoğunlaşmasına neden olabilir. Ayrıca yaklaşık 1.00005 manyetik geçirgenlik değeri sayesinde pratik olarak manyetik olmayan bir malzemedir.

Normlar

Ti6Al4V ELI, Grade 23, TiGr5 Eli, UNS R56407, 3.7165, R56401

Standartlar

Ürün Formu	Genel ASTM	Medikal ASTM	AMS
Çubuk / Round Bar	ASTM B348/B348M Grade 23	ASTM F136	AMS 4930
Plaka / Plate	ASTM B265 Grade 23	ASTM F136	AMS 4907
Saç / Sheet	ASTM B265 Grade 23	ASTM F136	AMS 4907
